Cómo evaluar la calidad de fabricación de bicicletas eléctricas: una guía técnica para compradores B2B

La calidad de las bicicletas eléctricas determina directamente las tasas de devolución de productos, los costos de garantía y la reputación de la marca. Para los compradores B2B, una sola falla de calidad en la producción en masa puede traducirse en miles de unidades defectuosas, reclamos de garantía de seis cifras y daños irreversibles a las relaciones con los clientes.

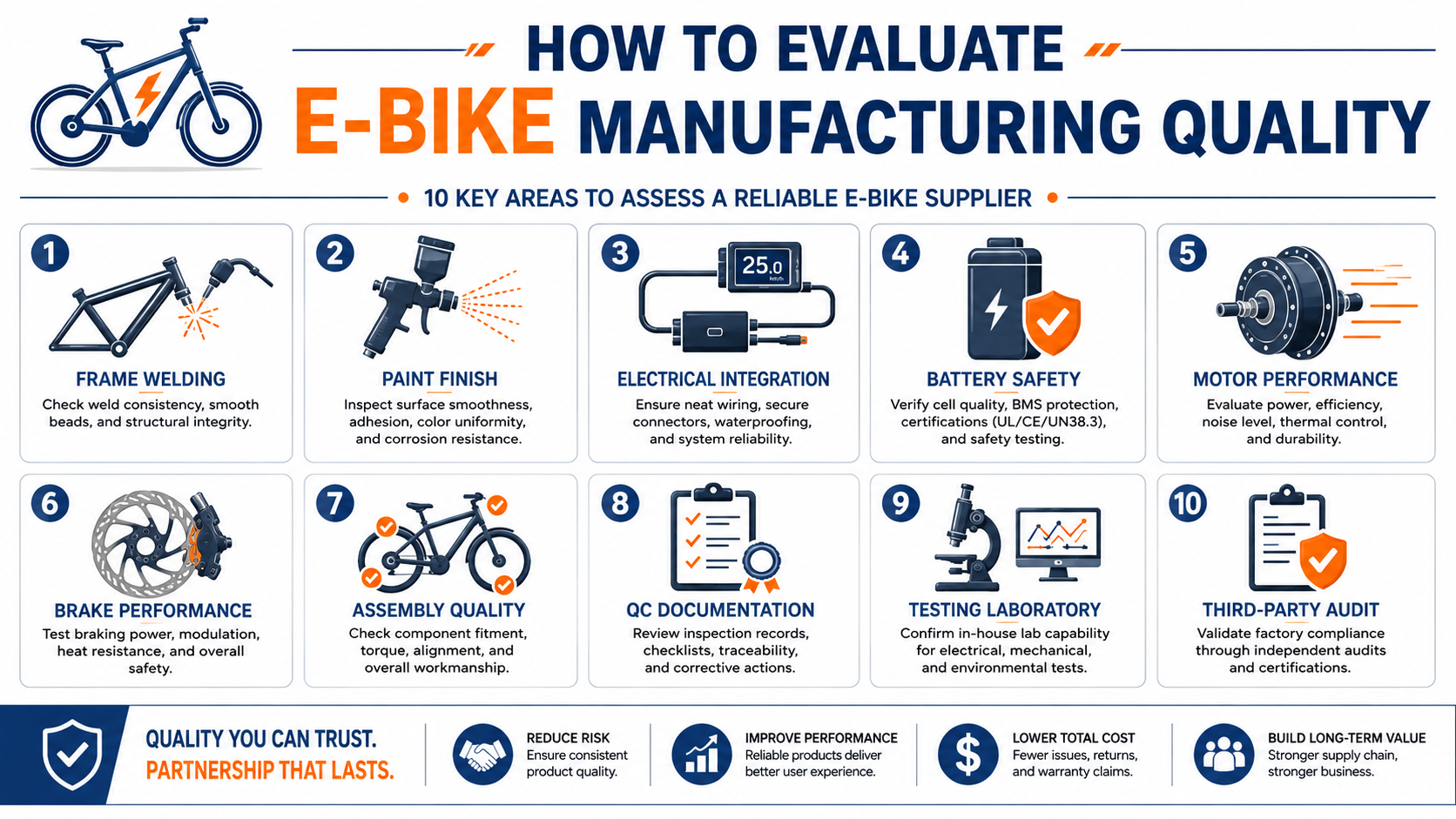

Esta guía técnica proporciona un marco de evaluación de 10 puntos que los compradores B2B pueden utilizar para evaluar la calidad de fabricación de bicicletas eléctricas (durante auditorías de fábrica, evaluación de muestras e inspección de producción en masa) con atención específica a los estándares de calidad en las bases de producción de varios países.

1. Calidad de soldadura del marco

La soldadura del cuadro es la base de la integridad estructural de las bicicletas eléctricas. Una soldadura deficiente provoca fallas en el marco, uno de los tipos de defectos más peligrosos y costosos.

Qué inspeccionar:

• Uniformidad del cordón de soldadura: ancho y alto del cordón consistentes a lo largo de todas las juntas. Sin socavados, superposiciones ni porosidades.

• Penetración de la soldadura: Penetración total en uniones críticas (tubo de dirección, pedalier, tubo de sillín). Solicite fotografías macro de secciones transversales si están disponibles.

• Zona afectada por el calor (HAZ): una decoloración mínima indica un aporte de calor controlado. El exceso de HAZ debilita el marco.

• Soldadura CNC frente a manual: la soldadura controlada por CNC proporciona una calidad constante. La calidad de la soldadura manual varía según la habilidad del operador.

Método de prueba: Solicitar informes de pruebas de fatiga según EN 14766 (bicicletas de montaña) o EN 14764 (bicicletas urbanas). El marco debe soportar 100.000 ciclos de carga vertical sin fallar.

Capacidad de soldadura de tres cadenas: en las instalaciones de Cybic en Tianjin, la soldadura de marcos se realiza mediante robots de soldadura CNC en las 4 líneas de producción, con inspección visual 100% y pruebas de fatiga por lotes en el laboratorio interno. La instalación de Yakarta también opera capacidades locales de soldadura de marcos como parte de su cadena de suministro local completa, lo que garantiza que los marcos producidos en Indonesia cumplan con los mismos estándares estructurales que los producidos en Tianjin.

2. Pintura y acabado superficial

La calidad de la pintura afecta tanto a la estética como a la resistencia a la corrosión. Las bicicletas eléctricas expuestas a la lluvia, la humedad y la sal de la carretera requieren un tratamiento superficial duradero.

Qué inspeccionar:

• Preparación de la superficie: Fosfatar o cromar antes de la aplicación de la pintura garantiza la adhesión.

• Capas de revestimiento: mínimo 3 capas: imprimación, capa base y capa transparente. Mida el espesor total (se recomiendan 80-120 micras).

• Cobertura: La pintura debe llegar a todas las superficies internas, incluido el interior de los tubos (prevención de la corrosión).

• Adhesión de calcomanías: Las calcomanías deben estar debajo de la capa transparente, no aplicadas encima (que se despega).

Método de prueba: Prueba de niebla salina según ISO 9227: mínimo 48 horas sin óxido rojo. Prueba de adhesión transversal según ISO 2409: calificación 0 o 1.

3. Integración del sistema eléctrico

Los sistemas eléctricos de las bicicletas eléctricas (motor, controlador, batería, pantalla, mazo de cables) deben integrarse con los componentes mecánicos como un sistema completo. Una mala integración provoca fallos intermitentes que son difíciles de diagnosticar y costosos de reparar.

Qué inspeccionar:

• Enrutamiento del cableado: Los cables deben enrutarse internamente o estar protegidos por una carcasa. Sin pellizcos en los puntos de pivote de la dirección o la suspensión.

• Calidad del conector: Conectores impermeables (mínimo IP65) en todas las uniones eléctricas. Sin terminales expuestos.

• Ubicación del controlador: Protegido del impacto y la entrada de agua. La disipación de calor debe ser adecuada.

• Conexión a tierra: una conexión a tierra adecuada evita interferencias eléctricas con los sensores del motor.

Método de prueba: prueba de clasificación IP (agua pulverizada, polvo). Prueba de vibración en bicicleta eléctrica completa con sistema eléctrico activo. Verifique si hay códigos de error o pérdida de conectividad durante la prueba.

4. Seguridad de la batería y calidad de BMS

Los sistemas de baterías son el componente de mayor costo y el componente de mayor riesgo. Los incendios de baterías, aunque son poco frecuentes, pueden provocar retiradas de productos, responsabilidad legal y destrucción de marcas.

Qué inspeccionar:

• Marca y calidad del celular: Samsung, LG o marcas chinas certificadas (BAK, Lishen). Solicite hojas de especificaciones de celdas.

• BMS (Sistema de gestión de batería): debe incluir protección contra sobrecarga, protección contra sobredescarga, protección contra cortocircuitos, monitoreo de temperatura y equilibrio de celdas.

• Construcción del paquete: Las celdas deben estar soldadas por puntos (no soldadas) a tiras de níquel. Láminas aislantes entre filas de celdas.

• Caja: Material retardante de llama (clasificación UL 94 V-0). Sellado impermeable (mínimo IP65).

• Certificación: Informe de prueba UN38.3 obligatorio. Se recomienda UL 2054 o IEC 62133-2 para los mercados de EE. UU. y UE.

Método de prueba: Solicite el informe de prueba UN38.3. Realice una prueba de ciclo de carga/descarga en unidades de muestra. Imágenes térmicas durante la carga rápida para comprobar si hay puntos calientes.

Los paquetes de baterías de Cybic utilizan celdas Samsung/LG (o BAK/Lishen para modelos económicos), con placas BMS que brindan protección de 5 capas. Todos los paquetes cuentan con las certificaciones UN38.3, RoHS y CE. El montaje de la batería se realiza en una sala limpia exclusiva.

5. Rendimiento y confiabilidad del motor

La calidad del motor determina la consistencia del rendimiento, el alcance y la confiabilidad a largo plazo. Los motores de cubo y los motores de tracción central tienen diferentes criterios de evaluación.

Qué inspeccionar:

• Verificación de la marca del motor: Cybic utiliza motores Bafang, Ananda, Shengyi y Vinka, todas marcas establecidas con registros de confiabilidad comprobados. Solicite hojas de especificaciones del motor y verificación de marca.

• Motores de cubo: verifique la calidad de los rodamientos, la integridad del sello y la consistencia de la salida de torque en todos los niveles de asistencia.

• Motores de tracción media: compruebe la suavidad del engranaje, la alineación de la línea de la cadena y la precisión del sensor de torsión.

• Ruido: Máximo 55 dB a 20 km/h. El ruido excesivo indica problemas con los rodamientos o engranajes.

• Temperatura: La temperatura de la carcasa del motor no debe exceder los 60 °C después de 1 hora de funcionamiento continuo a plena carga.

Método de prueba: Prueba de dinamómetro para determinar la potencia y la eficiencia del par. Ensayo de ruido en cámara anecoica. Prueba térmica con funcionamiento continuo a plena carga.

6. Rendimiento de los frenos

Los frenos son el componente de seguridad más crítico. Las bicicletas eléctricas son más pesadas y más rápidas que las bicicletas estándar y, en consecuencia, los requisitos de rendimiento de los frenos son mayores.

Qué inspeccionar:

• Tipo de freno: Frenos de disco hidráulicos (Tektro, Shimano) recomendados para todas las bicicletas eléctricas. Disco mecánico aceptable para modelos económicos. Frenos de llanta no recomendados para bicicletas eléctricas.

• Tamaño del rotor: mínimo 160 mm para bicicletas eléctricas urbanas, 180 mm para modelos de carga y neumáticos gruesos.

• Distancia de parada: según EN 15194, la bicicleta eléctrica debe detenerse a menos de 6 metros a partir de 24 km/h.

Método de prueba: Prueba de distancia de frenado según EN 15194. Prueba de frenado repetida (10 paradas de emergencia consecutivas) para verificar el desvanecimiento del freno.

7. Calidad de montaje

La calidad del ensamblaje es donde la disciplina de fabricación se hace visible. Incluso con buenos componentes, un ensamblaje deficiente crea problemas de calidad.

Qué inspeccionar:

• Marcas de torsión: Todos los pernos críticos (vástago, tija del sillín, pinza de freno, soporte del motor) deben tener pintura con marcas de torsión, lo que indica que se aplicó y verificó la torsión adecuada.

• Longitud de la carcasa del cable: Longitud adecuada: ni demasiado larga (interferencia) ni demasiado corta (restricción al girar).

• Equilibrio de la rueda: Desviación lateral y radial dentro de 1 mm. Tensión de los radios consistente (medida con tensiómetro).

• Alineación de componentes: manillar recto, nivel del sillín, alineación de las ruedas dentro de 2 mm.

8. Documentación de control de calidad

La documentación de control de calidad de un fabricante revela su cultura de calidad. Esto es particularmente importante cuando se evalúa la producción multinacional: el estándar de calidad debe estar unificado en todas las bases.

Solicite ver:

• Registros de inspección entrantes: registros de verificación de materiales y componentes

• Listas de verificación de control de calidad en línea: puntos de control de calidad a nivel de estación con criterios de aprobación/falla

• Informes de inspección finales: resultados del muestreo AQL previo al envío

• Seguimiento de defectos: informes de no conformidad (NCR) y registros de acciones correctivas (CAPA)

• Datos de tasa de rendimiento: porcentaje de rendimiento de primera pasada por modelo y línea de producción

Punto de referencia: La tasa de rendimiento del primer paso superior al 97 % indica un sistema de calidad maduro. Por debajo del 95% sugiere problemas de calidad sistémicos.

Estándar de calidad de tres cadenas: Cybic mantiene un estándar unificado de tasa de rendimiento de primer paso del 98,5 % en las tres bases de producción: Tianjin, Yakarta y Brno. El mismo proceso de control de calidad de 7 pasos, los mismos requisitos de documentación y el mismo sistema de monitoreo remoto en línea (que detecta fallas en la batería y el motor para su reparación inmediata) se aplican independientemente de la ubicación de producción. Al auditar a un fabricante multinacional, verifique que los estándares de calidad estén documentados y se apliquen de manera consistente en todas las instalaciones, no solo en la planta central.

9. Capacidades del laboratorio de pruebas

Los fabricantes con laboratorios de pruebas internos pueden detectar problemas de calidad antes del envío, en lugar de descubrirlos en el campo. Evaluar:

• Ensayos de fatiga: equipos de ensayo de fatiga del cuadro, la horquilla y el manillar

• Pruebas de impacto: prueba de caída y prueba de colisión según las normas EN

• Pruebas ambientales: ciclos de temperatura, humedad, exposición a los rayos UV.

• Seguridad eléctrica: Rigidez dieléctrica, continuidad de tierra, probadores de resistencia de aislamiento.

• Prueba de rendimiento: pista de pruebas in situ para validación funcional

Infraestructura de pruebas de Cybic: las instalaciones de Tianjin operan un laboratorio de pruebas interno con capacidades completas de pruebas de fatiga, impacto, medio ambiente y seguridad eléctrica. Para requisitos de pruebas especializados, Cybic también se asocia con centros de laboratorios de pruebas nacionales para la verificación de terceros acreditados. Los fabricantes que no cuentan con pruebas internas dependen de laboratorios externos, lo que significa que los problemas de calidad se descubren más tarde y a un costo mayor.

10. Historial de auditorías de terceros

Los fabricantes que aceptan auditorías de terceros demuestran confianza en sus sistemas de calidad. Pedido:

• Informes de auditoría de SGS, Intertek, Bureau Veritas o equipos de calidad del cliente

• Certificado ISO 9001:2015 y último informe de auditoría

• Resultados de la auditoría de cumplimiento social BSCI o SMETA

• Cualquier retirada de producto anterior o documentación de acción correctiva.

Señal de alerta: los fabricantes que se resisten a las auditorías de terceros o se niegan a compartir informes de auditoría pueden tener problemas de calidad que quieran ocultar.

Lista de verificación de resumen de evaluación de calidad

¿Evaluando socios fabricantes de bicicletas eléctricas? Programe una auditoría de fábrica en cualquiera de las tres bases de producción de Cybic: Tianjin (China), Yakarta (Indonesia) o Brno (República Checa). Visite nuestras líneas de producción, laboratorio de pruebas y estaciones de control de calidad. Nuestro equipo de calidad lo guiará a través del proceso completo de control de calidad de 7 pasos y le demostrará cómo se mantienen los estándares de calidad unificados en todas las instalaciones.
